Kepiye Cara Mesin Manifold Hidraulik?

Abstrak

Mesin manifold hidrolikminangka proses manufaktur kritis sing digunakake kanggo ngasilake blok kontrol cairan sing kompak lan tliti dhuwur kanggo sistem hidrolik. Komponen kasebut nemtokake efisiensi, safety, lan linuwih sirkuit hidrolik kompleks sing digunakake ing mesin konstruksi, otomatisasi industri, sistem aerospace, lan peralatan energi. Artikel iki nerangake cara kerja mesin manifold hidraulik, tantangan utama, pertimbangan materi, teknik mesin, metode kontrol kualitas, lan kepiye produsen profesional njamin kinerja jangka panjang lan operasi tanpa bocor.

Daftar Isi

• 1. Pambuka kanggo Hydraulic Manifold Machining
• 2. Cara Kerja Proses Mesin
• 3. Tantangan Manufaktur Utama
• 4. Bahan Digunakake ing Manifold Machining
• 5. Precision lan Toleransi Requirements
• 6. Machining Techniques Ringkesan
• 7. Quality Control lan Testing
• 8. Aplikasi Industri
• 9. Dhukungan Manufaktur Profesional saka Difon
• 10. FAQ

1. Pambuka kanggo Hydraulic Manifold Machining

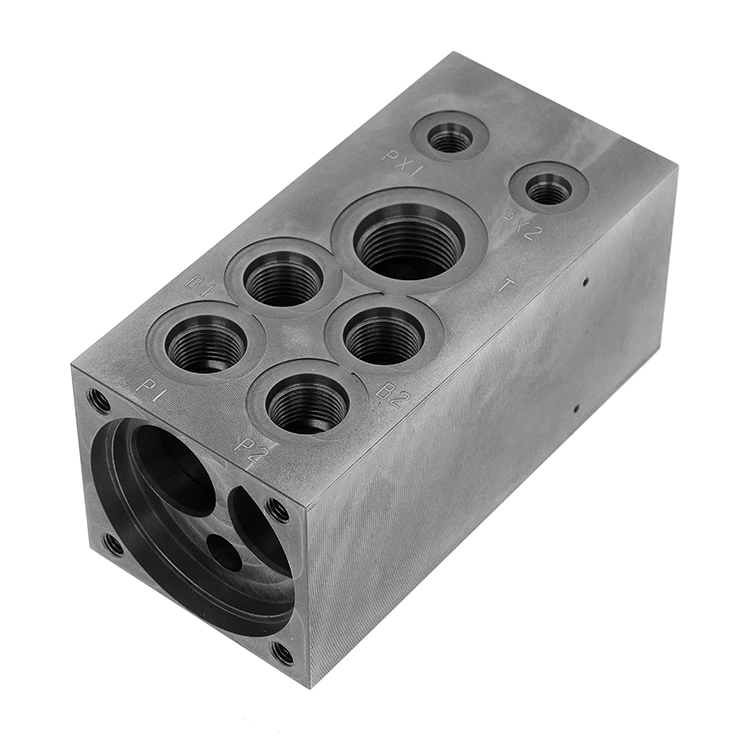

Manifold hidrolik minangka blok rekayasa sing ngarahake aliran cairan ing antarane pompa, katup, aktuator, lan reservoir ing sistem hidrolik. Tinimbang nggunakake pirang-pirang selang lan fitting, manifold nggabungake saluran ing siji blok padhet. Iki nyuda titik bocor, nambah kekompakan sistem, lan nambah linuwih.

Mesin manifold hidrolik nuduhake proses manufaktur CNC sing tepat sing nggawe saluran aliran internal, port katup, lan permukaan segel ing blok logam. Akurasi proses iki langsung mengaruhi kinerja lan safety sistem.

2. Cara Kerja Proses Mesin

Mesin manifold hidrolik kalebu sawetara tahapan sing dikontrol banget. Saben langkah mbutuhake engineering tliti lan peralatan CNC majeng.

1. Desain lan Teknik- Skema hidrolik diowahi dadi model CAD 3D sing nemtokake jalur aliran, port, lan permukaan sing dipasang.
2. Persiapan Bahan– Blok aluminium, baja, utawa baja tahan karat kanthi kekuatan dhuwur dipilih lan dipotong kanthi ukuran.
3. Pemrograman CNC- Jalur alat digawe nggunakake piranti lunak CAM kanggo njamin pengeboran lan penggilingan sing akurat.
4. Pengeboran bolongan jero- Saluran aliran internal digawe nggunakake teknik pengeboran khusus.
5. Penggilingan lan Porting- Rongga katup, port berulir, lan antarmuka dipasang dimesin.
6. Deburring lan Cleaning– Bagian internal di resiki kanggo mbusak Kripik lan nyegah kontaminasi.

Saben tahapan kudu dikontrol kanthi ketat kanggo njamin efisiensi cairan lan nyegah mundhut tekanan utawa bocor.

3. Tantangan Manufaktur Utama

Mesin manifold hidrolik rumit banget amarga syarat fungsional lan struktural sing ketat.

• Akurasi Saluran Internal:Malah panyimpangan cilik bisa ngganggu dinamika aliran hidrolik.
• Nyegah kebocoran:lumahing Sealing kudu njaga flatness sampurna lan rampung.
• mbusak chip:Bagian internal jero nggawe reresik angel sawise mesin.
• Deformasi termal:Panas sing digawe sajrone mesin bisa mengaruhi stabilitas dimensi.

4. Bahan Digunakake ing Manifold Machining

Pilihan materi nduweni peran penting ing kinerja, daya tahan, lan efisiensi biaya.

• Paduan Aluminium:Ringan lan tahan karat, digunakake ing sistem hidrolik seluler.
• Baja karbon:Kekuwatan dhuwur kanggo aplikasi industri tugas abot.
• Baja tahan karat:Resistance korosi sing apik kanggo lingkungan sing atos.

5. Precision lan Toleransi Requirements

Manifold hidrolik mbutuhake toleransi sing ketat, asring ing mikron. Kekasaran permukaan, perpendicularity, lan concentricity langsung mengaruhi panyegelan hidrolik lan efisiensi aliran.

Produsen nggunakake pusat mesin CNC majeng karo kontrol multi-sumbu kanggo mesthekake repeatability lan konsistensi tliti antarane kelompok produksi.

6. Machining Techniques Ringkesan

7. Quality Control lan Testing

Jaminan kualitas penting ing produksi manifold hidrolik. Produsen nindakake prosedur pemeriksaan sing ketat:

• 3D coordinate measuring machine (CMM) inspeksi
• Tes kebocoran tekanan
• Analisis kekasaran permukaan
• Verifikasi jalur aliran

Saben manifold kudu ngliwati tes tekanan lan sealing kanggo njamin operasi sing aman ing kahanan sing ekstrim.

8. Aplikasi Industri

Manifold hidrolik digunakake ing macem-macem industri ing ngendi kontrol daya cairan penting.

• Mesin konstruksi (excavator, loader)
• Sistem otomasi industri
• Sistem kontrol hidrolik aerospace
• Peralatan laut lan lepas pantai
• Sistem energi lan pembangkit listrik

9. Dhukungan Manufaktur Profesional saka Difon

Mesin manifold hidrolik sing berkualitas tinggi ora mung mbutuhake peralatan canggih nanging uga keahlian teknik sing jero.Difonspesialisasi ing solusi mesin CNC tliti kanggo sistem hydraulic, ngirim designs manifold adat ngarang syarat industri Komplek.

Saka pangembangan prototipe nganti produksi massal, Difon njamin kontrol dimensi sing ketat, desain aliran sing dioptimalake, lan kinerja sealing sing dipercaya. Saben produk ngalami pemeriksaan sing ketat kanggo nyukupi lingkungan operasional sing nuntut.

Yen sampeyan nggoleki kinerja sing stabil, risiko bocor sing suda, lan solusi hidraulik kanthi efisiensi dhuwur, Difon bisa ndhukung proyek sampeyan kanthi kemampuan manufaktur end-to-end.Hubungi kitadina iki kanggo ngrembug syarat mesin manifold hydraulic.

10. FAQ

Q1: Apa tujuan utama manifold hidrolik?
Manifold hidrolik ngarahake lan ngontrol aliran cairan ing sistem hidrolik, ngganti pirang-pirang selang eksternal lan nyuda risiko bocor.

Q2: Napa presisi mesin penting banget?
Malah panyimpangan cilik bisa nyebabake mundhut tekanan, inefisiensi, utawa gagal sistem amarga dinamika cairan tekanan dhuwur.

Q3: Bahan sing paling apik kanggo manifold hidrolik?
Iku gumantung ing syarat aplikasi. Aluminium umum kanggo sistem entheng, nalika baja digunakake kanggo lingkungan tekanan dhuwur.

Q4: Kepiye produsen njamin ora bocor?
Liwat mesin presisi, finishing permukaan, lan tes tekanan ing kahanan kerja simulasi.

Q5: Apa Difon bisa nangani desain manifold khusus?
ya wis. Difon nyedhiyakake solusi mesin sing disesuaikan adhedhasar syarat sistem hidrolik klien.
